Tự làm khoan mạch in mini để bàn (homemade mini pcb drill press).

 Theo thời gian cái khoan mạch in cũ của em nhìn thật tàn tạ.

Vô tình hôm trước tháo cái máy sấy tóc hư ra thấy cái motor be bé, cấp điện thử thấy nó quay cũng khá có lực, vậy là em quyết định làm 1 cái khoan pcb thật gọn gàng để bàn với những vật liệu đơn giản dễ tìm nhất. Mời các bác cùng chém cho vui nhé.
Đầu tiên là cái motor trong máy sấy tóc:



Điều quan trọng khi chế khoan là cái bầu cặp mũi khoan. Em nghe nói là có bán cái bầu cặp mini nhưng chỗ em tìm không ra, nên tạm thời tháo cái bầu cặp từ cái khoan cũ ra dùng đỡ, mai mốt có dịp mua cái khác về thay sau.





Để làm đế khoan và trụ đứng em chọn được 2 miếng nhôm phế liệu đạt yêu cầu.



Khoan lỗ và taro để bắt cứng 2 miếng lại với nhau.





Ray trượt là thành phần rất quan trọng của khoan bàn. Vì chỉ làm khoan mini với lực khoan pcb nhỏ nên em chọn ray hộc tủ để trượt.



Cưa lấy 1 phần nhỏ của thanh ray là đủ yêu cầu.



Mẹo nhỏ: với loại ray này khi trượt vẫn có độ rung lắc nhất định, để làm cho ray trượt chính xác thì ép 2 bên của thanh ray lớn vào phía trong 1 chút, ép sao cho vừa đủ để trượt trơn tru và không còn rung lắc gì nữa là đạt.
Tiếp theo lại lụm 1 miếng nhôm khác hình chữ L để nối thanh trượt với motor.







Lượm ít đồ linh tinh làm cần nhấn cho khoan







Thêm 4 chân đế cao su để giảm rung khi khoan



Lại lượm thêm ít đồ linh tinh như cọng dây điện, led, núm chiết áp cũ... để làm đèn rọi và cắm nguồn

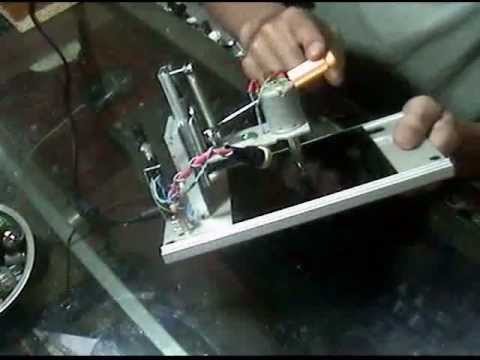

Khoan thử xem sao,... phê như con tê tê. Đã hơn cái khoan cũ của em nhiều.



Tạm xem như là hoàn thiện, đưa vào sử dụng được rồi.





Bác nào thấy hữu ích thì làm 1 cái chơi nhé, toàn đồ đơn giản, dễ tìm.
